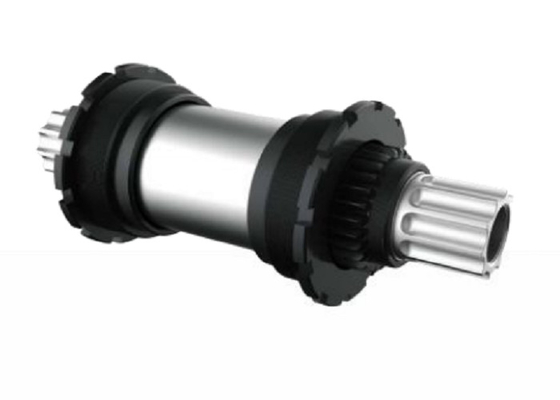

El eje ISIS es de cinco. Sensor de par para bicicletas asistidas
¿Por qué nosotros
*Interferencia de campo magnético cero
* Buena estabilidad y alta precisión
*Velocidad de respuesta
* Sin contacto, larga vida útil
| Parámetros |
Indicador |
| Volágio de entrada |
4.5 ~ 5.5 (VDC) |
| Potencia de entrada |
< 0,2 W |
| Voltado de salida del par |
0.75~3.3 ((V) |
| Inclinación de la señal de par |
30 mV/N · m (ajustable en función de los hábitos ciclistas de los usuarios en las diferentes regiones) |
| Rango de medición del par |
0.5 ~ 90 ((N · m) |
| Número de pulsos de señal de velocidad |
32/Posibilidad de personalización |
| Ciclo de trabajo de la señal de velocidad |
40% ~ 60% |
| Norma de diseño |
En el caso de las máquinas de la categoría N. |
| Estándar del husillo |
El ISIS |
| Tasa del PI |
Protección IP66 |
| Trabajo temporal. |
(-20~+60) °C |
| Temperatura de almacenamiento. |
(-30 ~ + 80) °C |
| Medidor de dientes de juego de cuenco |
M47*1.0T |
| Especificación del disco flautado |
1pcs/2pcs Discos con flauta |

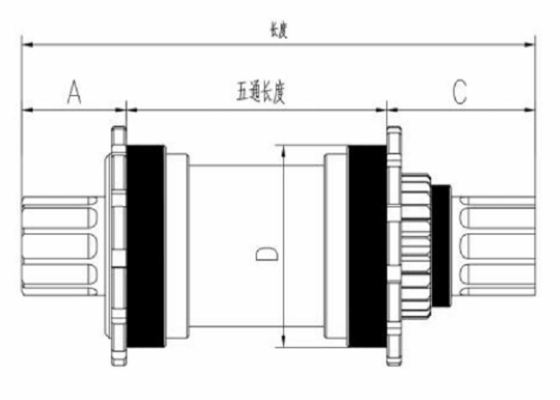

| Ancho de cinco vías |
Las demás partidas |
| Modelo |
L (mm) |
A (mm) |
C (mm) |
D (mm) |
Ancho en cinco direcciones ((mm) personalizable |
| Se aplicará el procedimiento de clasificación de los vehículos. |
123 |
25 |
35 |
2-M47 * P1.0 |
68 |
| Se trata de un sistema de seguridad basado en la seguridad de la información. |
128 |
25
|
38 |
2-M47 * P1.0 |
73 |
| Se trata de un sistema de seguridad basado en la seguridad de la información. |
143 |
25 |
53 |
2-M47 * P1.0 |
88.5 |
Interfaz y características de salida de la secuencia de la línea de productos
La interfaz se puede personalizar de acuerdo con las necesidades del usuario
| El color |
Definir |
| El azul |
En modo inactivo (estado de bajo nivel) |
| Blanco |
En modo inactivo (estado de bajo nivel) |
| El rojo |
+5V |
| Negro |
El suministro de energía en tierra |
| Amarillo |
Señales de par |
| El verde |
Señales de velocidad |
Características
Una fuerte capacidad de interferencia antimagnética;
La precisión de medición ≤ 1%;
Tiempo de respuesta dinámica ≤ 20 ms;
Pérdida de trabajo ≤ 0,2 w, libre de mantenimiento, buena intercambiabilidad;
La instalación tiene una gran tolerancia para el espaciamiento axial, que es mejor que los sensores de potencia similares;
No sensibles al momento de flexión y a la fuerza axial, con una fuerte resistencia a la interferencia de fuerzas externas;
La medición sin contacto tiene una larga vida útil
Alta precisión, buena estabilidad y alta consistencia;
El tamaño del conjunto y las señales de entrada/salida se pueden ajustar;
Servicio postventa
Proporcionar un período de garantía de hasta 24 meses,
Proporcionar garantía al departamento de mantenimiento por averías no causadas por humanos durante el funcionamiento del equipo,
Para los daños de componentes causados por factores no humanos, el departamento de mantenimiento
Responsable de reparar o reemplazar los componentes dañados.
¡ Atención!
Durante el proceso de desmontaje, instale y desmonte en orden.
Si el desmontaje no se lleva a cabo en orden, el daño será soportado por uno mismo.
Instrucciones
1Bloquear la tapa del extremo izquierdo en la dirección indicada en el diagrama (torque de bloqueo 35Nm)
2.Insertar el conjunto del sensor de par desde el lado derecho del conector de cinco vías,y roscar el cable de salida a través del agujero debajo del conector de cinco vías (el centro del agujero se encuentra en el medio del conector de cinco vías)
3.Instalar la tapa del extremo derecho y bloquearla en la dirección indicada en el diagrama (torque de bloqueo 35Nm)
4Instale la placa de engranaje grande, y las ranuras de la placa de engranaje grande coinciden con las ranuras del sensor de par.
5- Bloquear la tuerca en la dirección indicada en el diagrama. (torque de bloqueo 35Nm)
6Instale el cigüeñal y complete la instalación.
